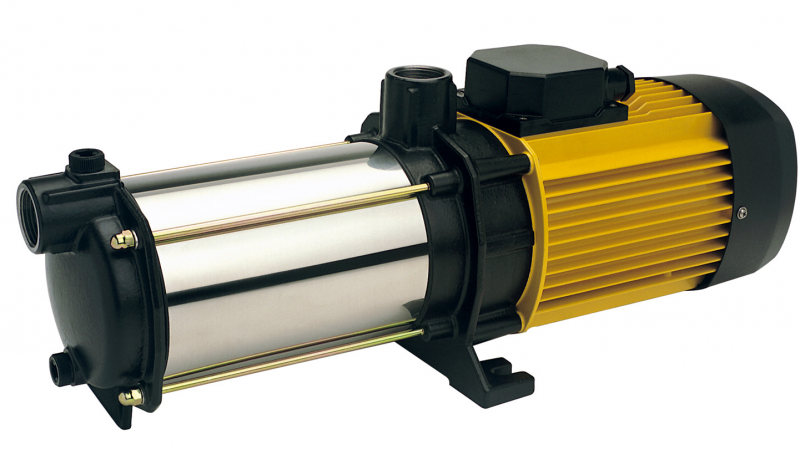

✔ Bomba Multicelular ESPA Prisma 25 (3/4/5/6)
La gama Prisma 25 son bombas centrífugas multietapas de superficie para suministro de agua limpia en uso doméstico, agrícola, industrial y jardinería. Se destacan por su funcionamiento silencioso, servicio continuo y elevada presión/altura manométrica por etapa.
⚙ Características principales
- Motor asíncrono de 2 polos, protección IPX5 y aislamiento Clase F.
- Versión monofásica con protección térmica incorporada.
- Autoaspirante hasta 2 m. Temperatura máxima del agua: 40 °C.
- Aplicaciones: abastecimiento, presurización, riego y procesos con agua limpia.
🛡 Materiales de construcción
- Cuerpo e impulsores en AISI 304; eje en AISI 431.
- Difusores en tecnopolímero; bocas de aspiración/impulsión en hierro fundido con tratamiento por cataforesis.
- Vedantes en NBR/EPDM; carcasa del motor en aluminio.
- Suministrada sin cable.
📊 Modelos & datos eléctricos
| Modelo | I (A) 1~230V | I (A) 3~230V | I (A) 3~400V | P1 1~ (kW) | P1 3~ (kW) | P2 (kW / HP) | Condensador (µF) | Código 1~ | Código 3~ |
|---|---|---|---|---|---|---|---|---|---|
| Prisma 25-3 | 5,5 | 3,5 | 2,0 | 1,2 | 1,0 | 0,75 / 1,0 HP | 16 | 97178 | 97175 |
| Prisma 25-4 | 6,8 | 4,3 | 2,5 | 1,5 | 1,4 | 0,9 / 1,2 HP | 16 | 97188 | 97185 |
| Prisma 25-5 | 7,4 | 5,2 | 3,0 | 1,7 | 1,7 | 1,1 / 1,5 HP | 25 | 97196 | 97194 |
| Prisma 25-6 | 9,8 | 6,7 | 3,9 | 2,2 | 2,0 | 1,5 / 2,0 HP | 30 | 97203 | 97202 |
La versión monofásica incluye protección térmica incorporada.
📈 Rendimiento hidráulico (m.c.a. @ 2900 rpm)
| Modelo | 15 l/min (0,9 m³/h) |
30 l/min (1,8 m³/h) |
45 l/min (2,7 m³/h) |
60 l/min (3,6 m³/h) |
75 l/min (4,5 m³/h) |
90 l/min (5,4 m³/h) |
105 l/min (6,3 m³/h) |
120 l/min (7,2 m³/h) |
|---|---|---|---|---|---|---|---|---|
| Prisma 25-3 | 33 | 32 | 31 | 28 | 26 | 22 | 17 | 12 |
| Prisma 25-4 | 43 | 42 | 40 | 37 | 33 | 28 | 22 | 15 |
| Prisma 25-5 | 56 | 55 | 53 | 48 | 43 | 37 | 29 | 20 |
| Prisma 25-6 | 72 | 68 | 65 | 58 | 50 | 40 | 32 | 24 |
Valores de altura manométrica al caudal indicado.
📐 Dimensiones (mm) & conexiones
| Modelo | La | B | C | D | Y | F | G | H | Yo | ØJ | Conexiones | Peso |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prisma 25-3 | 202 | 127 | 253 | 82 | 75 | 110 | 218 | 59 | 138 | 8 | 1″ x 1″ | 13,5 kg |
| Prisma 25-4 | 229 | 127 | 279 | 82 | 75 | 110 | 218 | 59 | 138 | 8 | 1″ x 1″ | 14,6 kg |
| Prisma 25-5 | 255 | 127 | 328 | 82 | 90 | 122 | 241 | 59 | 138 | 8 | 1″ x 1″ | 17,2 kg |
| Prisma 25-6 | 281 | 142 | 304 | — | 90 | 122 | 286 | 69 | 154 | 10 | 1″ x 1″ | 20,0 kg |
🧩 Observaciones
- Uso con agua limpia. Verificar NPSH/condiciones de aspiración para garantizar autocebado.
- Para presurización automática, compatible con presostato + vaso de expansión, o variador de frecuencia.
