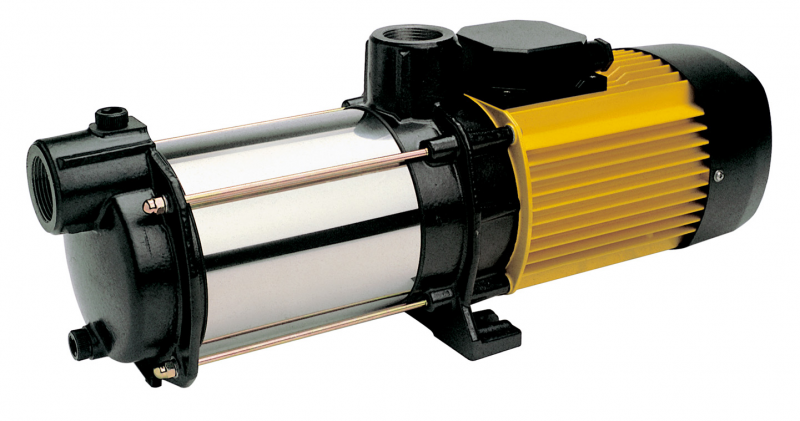

✔ Pompe multicellulaire ESPA Prisma 35N (3N/4N/5N/6N)
La série Prisma 35N est composée de pompes centrifuges multistages de surface pour l'alimentation en eau propre en usage domestique, industriel, agricole et jardinage. Elles se distinguent par leur fonctionnement silencieux, service continu et excellente hauteur manométrique par étage.
IPX5 Classe F Auto-amorçante jusqu'à 2 m 40 °C max
⚙ Caractéristiques principales
- Moteur asynchrone 2 pôles. Protection IPX5 et isolation Classe F.
- Version monophasée avec protection thermique intégrée. Service continu.
- Auto-amorçante jusqu'à 2 m. Température maximale de l'eau : 40 °C.
- Applications : alimentation, pressurisation, irrigation et processus avec eau propre.
🛡 Matériaux de construction
- Corps de la pompe et turbines en AISI 304 ; arbre en AISI 431.
- Diffuseurs en technopolymère ; aspiration/impulsion en fonte avec traitement par cataphorèse.
- Fermeture mécanique ; corps du moteur en aluminium ; joints en NBR/EPDM.
- Équipement fourni sans câble.
📊 Modèles & données électriques
| Modèle | I (A) 1~230V | I (A) 3~230V | I (A) 3~400V | P1 1~ (kW) | P1 3~ (kW) | P2 (kW / HP) | Condensateur (µF) | Code 1~ | Code 3~ |
|---|---|---|---|---|---|---|---|---|---|
| Prisma 35 3N | 6,7 | 4,5 | 2,6 | 1,5 | 1,4 | 0,75 / 1,0 HP | 25 | 129343 | 129346 |
| Prisma 35 4N | 8,4 | 5,3 | 3,1 | 1,8 | 1,8 | 1,1 / 1,5 HP | 25 | 129344 | 129347 |
| Prisma 35 5N | 10,2 | 6,9 | 4,0 | 2,3 | 2,2 | 1,5 / 2,0 HP | 30 | 129345 | 129348 |
| Prisma 35 6N | — | 8,3 | 4,8 | — | 2,7 | 2,2 / 3,0 HP | — | — | 129349 |
La version 6N est disponible uniquement en triphasé (3~). Données selon la fiche technique.
📈 Performance hydraulique (m.c.a. @ 2900 tr/min)
| Modèle | 20 l/min (1,2 m³/h) |
40 l/min (2,4 m³/h) |
60 l/min (3,6 m³/h) |
80 l/min (4,8 m³/h) |
100 l/min (6,0 m³/h) |
120 l/min (7,2 m³/h) |
140 l/min (8,4 m³/h) |
150 l/min (9,0 m³/h) |
|---|---|---|---|---|---|---|---|---|
| Prisma 35 3N | 41 | 39 | 36 | 34 | 31 | 27 | 22 | 18 |
| Prisma 35 4N | 54 | 51 | 48 | 44 | 39 | 33 | 27 | 23 |
| Prisma 35 5N | 68 | 64 | 60 | 55 | 49 | 41 | 34 | 30 |
| Prisma 35 6N | 81 | 78 | 74 | 67 | 60 | 52 | 42 | 37 |
📐 Dimensions (mm) & connexions
| Modèle | La | B | Filetages (C/E) | D | F | G | H | Je | J | K | Connexions | Poids |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prisma 35 3N | 221 | 187 | 1¼″ | 147 | 282 | 158 | 122 | 90 | 60 | 12 | 1¼″ x 1¼″ | 18,5 kg |
| Prisma 35 4N | 247 | 212 | 1¼″ | 147 | 282 | 158 | 122 | 90 | 60 | 12 | 1¼″ x 1¼″ | 20,5 kg |
| Prisma 35 5N | 271 | 236 | 1¼″ | 147 | 282 | 158 | 122 | 90 | 60 | 12 | 1¼″ x 1¼″ | 23,5 kg |
| Prisma 35 6N | 296 | 261 | 1¼″ | 147 | 282 | 158 | 122 | 90 | 60 | 12 | 1¼″ x 1¼″ | 23,7 kg |
🧩 Observations
- Usage recommandé avec eau propre. Vérifier NPSH/conditions d'aspiration pour amorçage automatique.
- Pour pressurisation automatique, compatible avec pressostat + vase d'expansion ou variateur de fréquence.
Données techniques officielles de la fiche ESPA Prisma 35N (modèles, électriques, courbes et dimensions).
